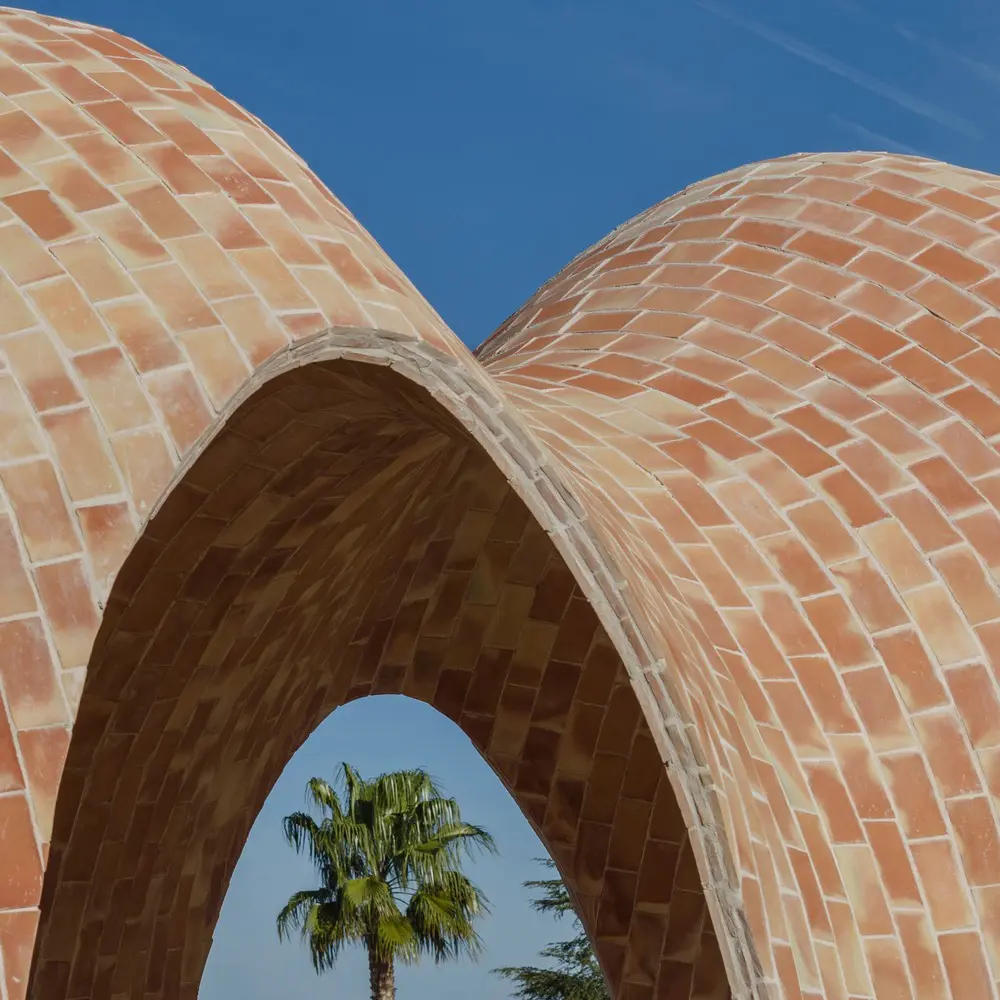

Esta bóveda fue diseñada por los arquitectos Fernando Vegas y Camilla Mileto y ejecutada por Salvador Gomis bajo la supervisión de Salvador Tomás. Fue creada como un tributo a la rica tradición cerámica de Valencia y a la técnica característica de la bóveda de tejas, históricamente extendida por todo el este de España.

Esta técnica fue difundida por el arquitecto valenciano Rafael Guastavino, entre los arquitectos modernistas, sobre todo Gaudí. En los Estados Unidos, la técnica llegó a ser sinónimo de él y su lugar de origen. Se necesitaron programas especiales en 3D para diseñar el panteón y la solución final solo se acordó después de 23 variaciones consecutivas con el objetivo de obtener resultados estéticos y estructurales óptimos. Todas las curvas en el panteón fueron producidas usando perfiles de catenaria. Estas curvas fueron especialmente difíciles de expresar matemática y gráficamente, para optimizar con éxito la operación estructural general de la construcción.

Cerca de 20,000 baldosas cerámicas hechas a mano se usaron en la construcción después de las pruebas para establecer el tipo de arcilla, combustible y llama, textura, durabilidad y pruebas de envejecimiento. El tamaño y el grosor, ambos dependientes de las curvas del panteón, y el peso necesario se calcularon para las tres capas de cerámica para compensar el efecto de la succión del viento.

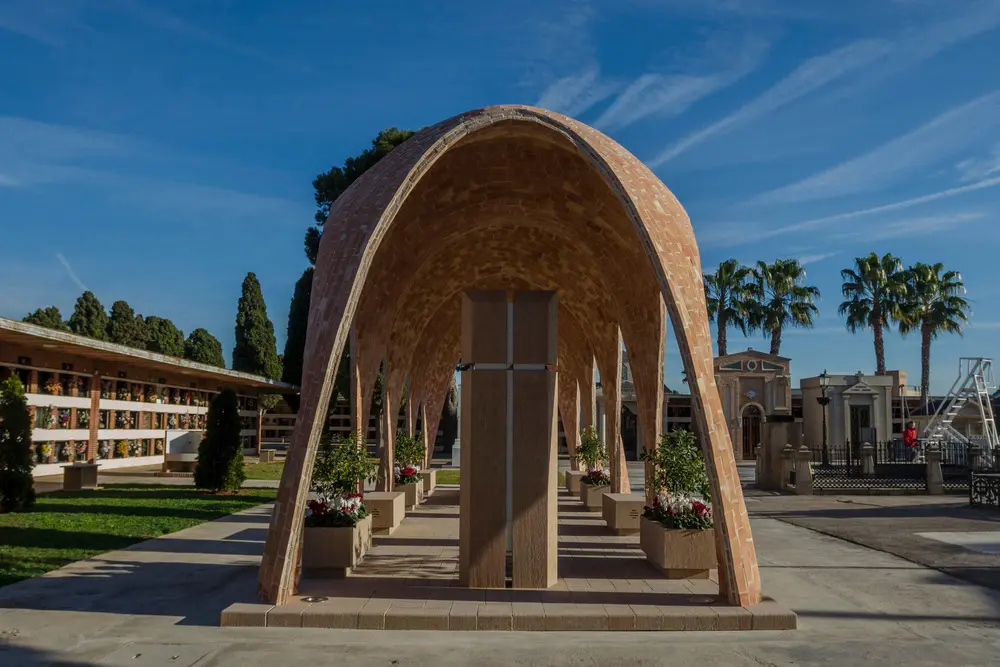

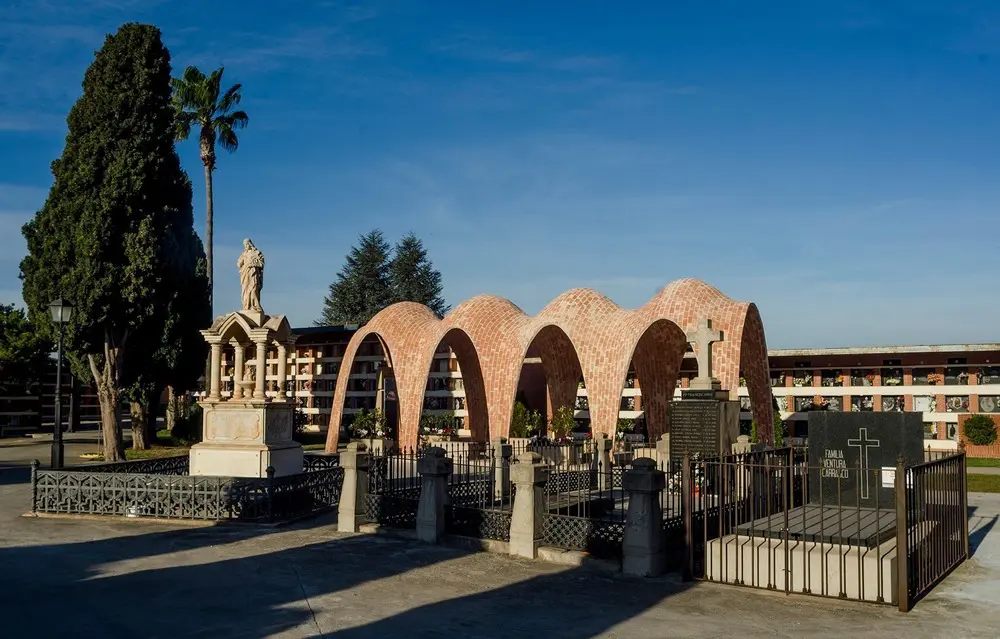

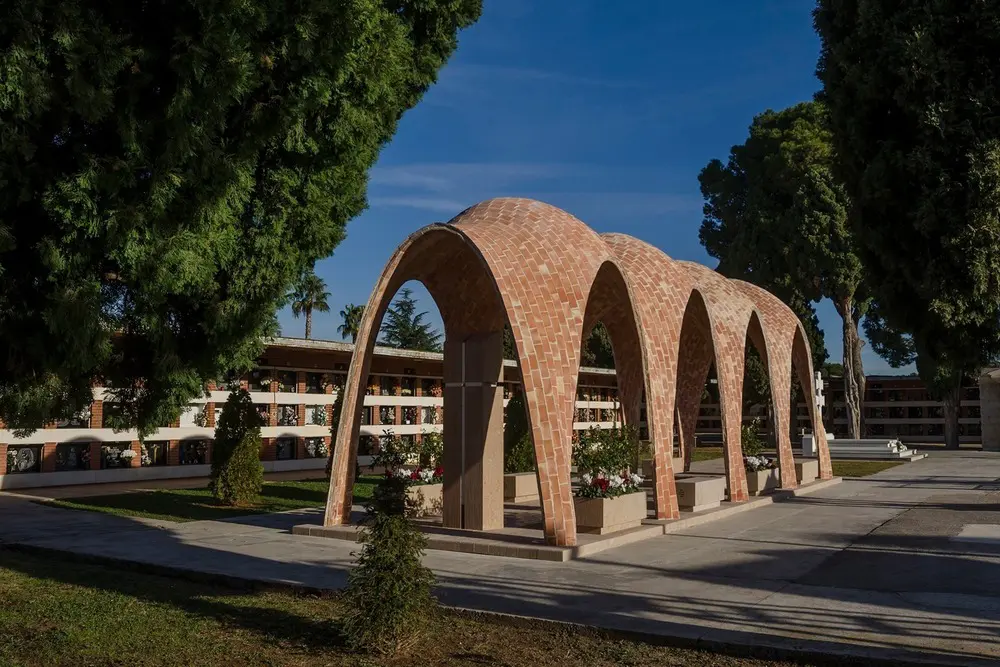

La bóveda está compuesta por cuatro paraboloides hiperbólicos interconectados, es ligera pero resistente debido a sus curvas. No se requirió encofrado y solo se usaron algunas guías metálicas para garantizar la curvatura en todo momento.

Vea tambien: Estos edificios en República Checa parecen ‘casitas de cuento’

La estructura se estudió cuidadosamente para que se puedan utilizar ladrillos enteros, evitando recortes o reparando uniones. Fue construido usando solo ladrillos, yeso y cemento blanco, no requirió de concreto reforzado. Sin embargo, la bóveda del panteón está diseñada para soportar posibles terremotos dadas las curvas rígidas y la adición de varillas de fibra de vidrio en los muelles para absorber la fuerza de corte.

El peso total construido de la bóveda es de aproximadamente 12.5 toneladas, considerablemente menos que un panteón tradicional con paredes de ladrillo, pisos y techos de concreto, que podrían pesar entre 15 y 20 veces más (entre 190 y 250 toneladas) para el mismo volumen.

Vea tambien: Murió Balkrishna Doshi, el ‘nobel de arquitectura’ indio

Estas cifras revelan los ahorros tanto en energía como en material, así como la versatilidad de la bóveda de azulejos en comparación con otras construcciones más comunes. El piso está compuesto por aproximadamente 50 formas diferentes de azulejos de Cenia Stone diseñados y colocados para formar un rompecabezas isotrópico que se repite en los cuatro módulos.
